DIY liten sub.

Da har omsider cognac tåka lagt seg, og undertegnede er nogenlunde klar for og begyne med og bygge en liten sub, som jeg har tenkt og bruke sammen med pc på datarommet.

Kjøpte subben fra creativehifi, til den nette sum av kr. 389,-
Her er spec. på saken:
Tangband W8-740E

--------------------------------------------------------------------------------
8" PAPER SUBWOOFER
--------------------------------------------------------------------------------

DIAPHRAGM MTL Paper
SURROUND MTL NBR
NOMINAL IMPEDANCE 4 W
DCR IMPEDANCE 3.2 W
SENSITIVITY 1W/1m 84 dB
FREQUENCY RESPONSE 32-700 Hz
FREE AIR RESONANCE 32 Hz
VOICE COIL DIAMETER 49.5 mm
AIR GAP HEIGHT 8 mm
RATED POWER INPUT 150 W
MAXIMUM POWER INPUT 300 W
FORCE FACTOR, BL 14.6 TM
MAGNET WEIGHT (65.7oz) 1860 g
MOVING MASS 104.7 g
FERROFLUID ENHANCED No
SUSPENSION COMPLIANCE 228.33MN-1
EFFECTIVE PISTON AREA 0.022M2
Levc 0.88mH
Zo 35 ohm
X-max 12.1 mm
Vas 15.69 Litr.
Qts 0.28
Qms 3.01
Qes 0.31

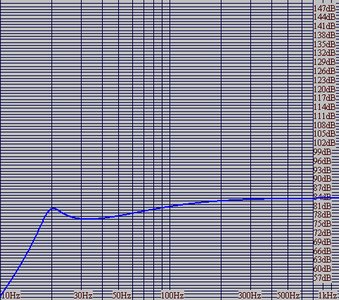

Har brukt winISD for utregningene og har kommet frem til at jeg vil prøve den helt ned til 20 Hz. Dette kan jo muligens bli litt lavt for en 8", men den som intet våger, intet vinner..... frekvens og db.jpg ( 41.4296875 KB) Vist 1076 ganger

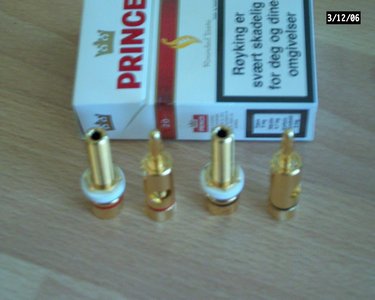

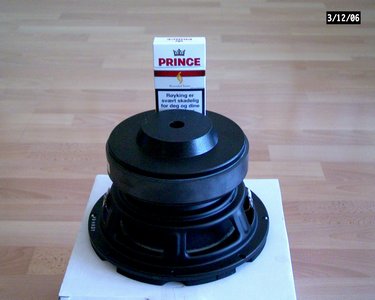

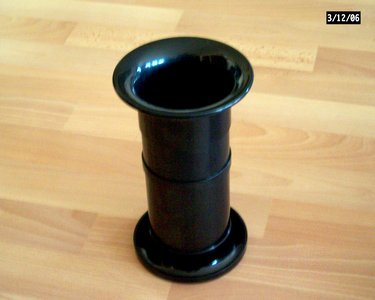

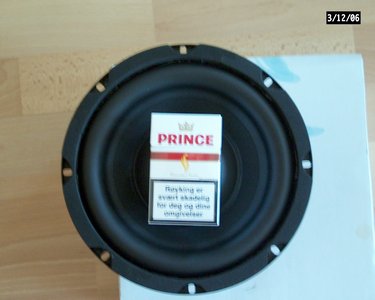

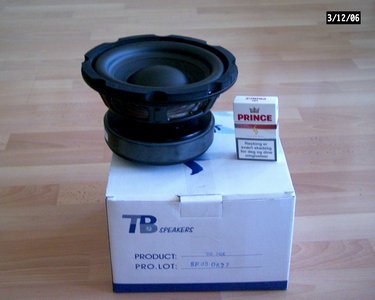

Kan slenge inn et par bilder av subben og litt annet som skal brukes. koblinger.jpg ( 40.3115234375 KB) Vist 1076 ganger bassrefleks.jpg ( 35.5146484375 KB) Vist 1079 ganger sub over.jpg ( 35.86328125 KB) Vist 1073 ganger sub under.jpg ( 38.7041015625 KB) Vist 1075 ganger sub side.jpg ( 37.4560546875 KB) Vist 1077 ganger

kult prosjekt ... gler meg til dei neste bildene kommer ut..

Blir vell ikke flere bilder på noen dager tror jeg.

Har bestilt flere deler som jeg skal bruke, men får de ikke før onsdag.

Her er en liten film. http://www.realmofexcursion.com/videos/ ... 740c.2.wmv

stiligt virker som eit kjempe bra element du har kjøpt og..
vilken forsterkar er det du har tenkt å bruke? eller skal den vere passiv?

Den blir passiv, tenker jeg prøver den på en gammel NAD jeg har stående.

Har også spekulert på en vincent SP-996.

Blir subben så bra som jeg håper, er det mulig jeg bygger fler og hiver ut CV- subbene.

Da har jeg starta og prøve og feile perioden tydligvis.

Tenkte jeg skulle lage subben av finer, hadde ei plate som var ca 20 mm tykk. Merket opp og fyrte opp den håndholte fresen. Var nesten ferdig med hullet til bassrefleksrøret da fresen brakk....

Det ser ut som om fresen ikke fikk fra seg alt spon/ støv så den gikk til heden. Bestemte meg da for og gå for sponplate 22mm, og der funka alt bedre. Så nå er jeg ferdig med bunnplata og topplata.

Skal på nattskift, så må vell prøve og sove litt nå.

"boly" skrev:Den blir passiv, tenker jeg prøver den på en gammel NAD jeg har stående.

Har også spekulert på en vincent SP-996.

Blir subben så bra som jeg håper, er det mulig jeg bygger fler og hiver ut CV- subbene.

er vell betre det for cv sine subber har vel ikkje so fin lyd ta seg..

"Even Sundgot" skrev:

"boly" skrev:Den blir passiv, tenker jeg prøver den på en gammel NAD jeg har stående.

Har også spekulert på en vincent SP-996.

Blir subben så bra som jeg håper, er det mulig jeg bygger fler og hiver ut CV- subbene.

er vell betre det for cv sine subber har vel ikkje so fin lyd ta seg..

kommer jo an på hva man liker.. Men jeg kunne tenkt meg noe som spiller bedre til musik

som svs tilfredstiller vel dei fleste behov..

"Even Sundgot" skrev:som svs tilfredstiller vel dei fleste behov..

SVS i diy ..............

sefølgeli ikkje i diy..

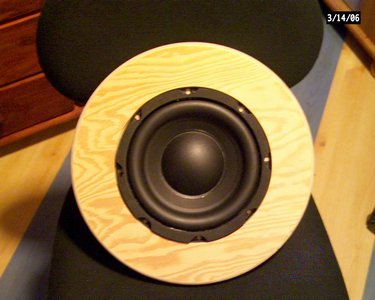

Her er et bilde av subben i bunnplata. Har enda ikke fått alle delene så jeg kan ikke lage flere deler, regner med og få resten i morgen. Så da håper jeg det blir litt fortgang. sub i plata.jpg ( 43.9931640625 KB) Vist 1015 ganger

stiligt har du tenkt å forme kassen som ein silynder??

Ja, den blir som en sylinder. Har bestilt et papprør som alt skal monteres i etterhvert. Kan ikke lage fler deler da jeg ikke vet eksakt innvendig mål.
